ICたてひら スタンビー TL-455

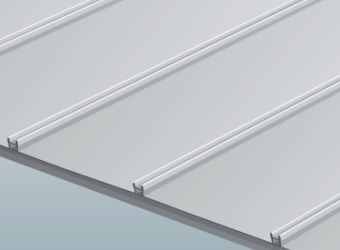

ワイドな働き幅(455mm)をもつ「たてぶき」の嵌合式屋根材です。

 嵌合部は毛細管現象を防ぐ構造で、屋根材の基本性能である高い防水性を備えています。

 各部の納まりに対応した標準役物部材で、施工の省力化を実現します。

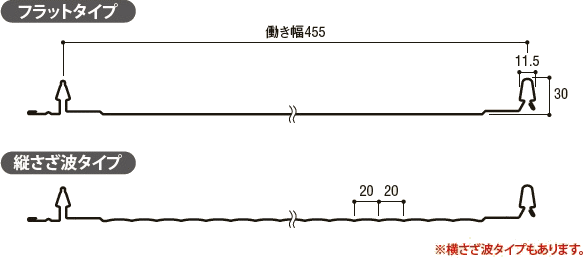

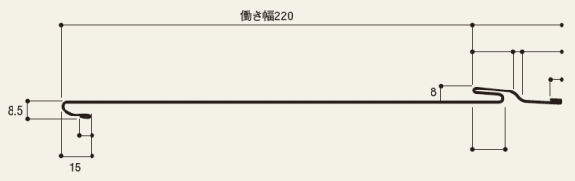

断面形状

断面形状
ICたてひら スタンビー TL-455

標準仕様

成型パターンフラット、横さざ波、縦さざ波
板   厚0.4mm
働 き 幅455mm(許容差 -0、+2)
使用原板幅610mm
アール加工横さざ波 7m以上
屋根勾配5/100以上
重 量2.04kg/m(4.49kg/㎡)
断熱材(オプション)ポリエチレンフォーム
制振材(オプション)サウンドプルーフ SF2R(フラットのみ)

※R加工:長さについてはご相談ください。


標準役物
色サンプル

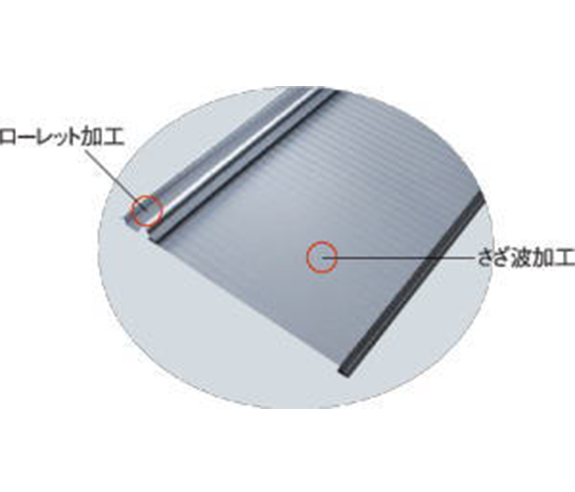

 成型パターン

成型パターン

屋根板は強度・意匠効果・強風による板鳴り現象などに対応した3つのパターンを用意しました。

※アール加工は「横さざ波」のみ7m以上で対応しています。

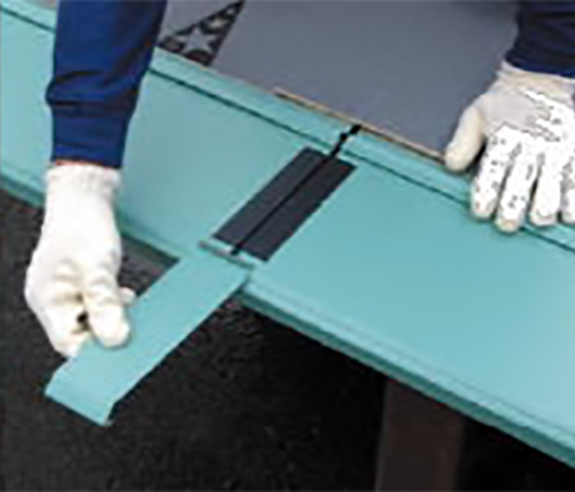

吊子レス・嵌合工法

吊子レス・嵌合工法


吊子レスで施工は軽く踏み込むだけで嵌合します。

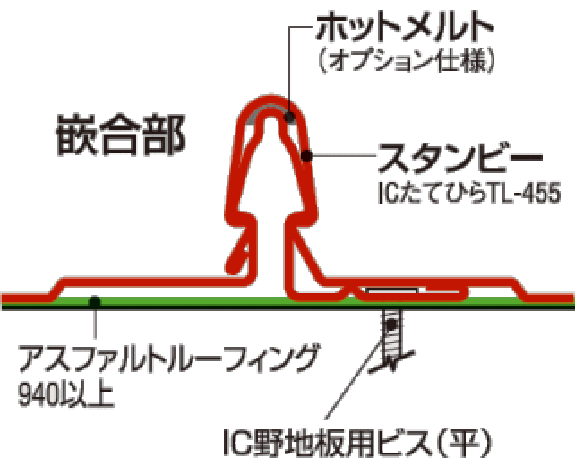

信頼できるハゼ構造

信頼できるハゼ構造


嵌合部は強風や豪雨、毛細管現象などの雨仕舞に優れたハゼ構造です。

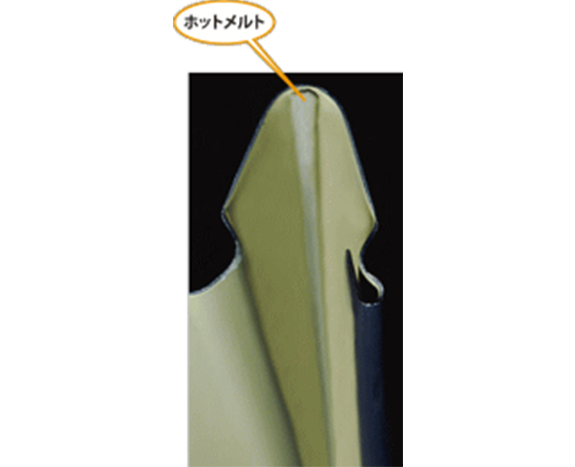

ホットメルト(オプション)

ホットメルト(オプション)


ホットメルトは、有機溶剤を一切含まない不燃性の接着剤です。

熱してスタンビーの上はぜに塗布、冷却固化して水密性を高めます。


ICたてひら スタンビー TL-333

■Simple is Best 圧倒的なコストパフォーマンス

ICたてひら スタンビー TL-333

 嵌合部は毛細管現象を防ぐ構造で、屋根材の基本性能である高い防水性を備えています。

 各部の納まりに対応した標準役物部材で、施工の省力化を実現します。

断面図

断面図

用途

住宅、別荘、店舗、体育館、ドライブイン、コミュニティーセンター、レジャー施設など、外観の意匠を重視する新築、改修の建物に最適です。

ICたてひら スタンビー TL-333

標準仕様

塗装ガルバリウム鋼板 塗装ステンレス
成型パターン フラット、横さざ波、縦さざ波 横さざ波、縦さざ波
板   厚 0.4mm
働 き 幅 333mm (許容差 -0、+2)
使用原板幅 455mm
アール加工 横さざ波3m以上、縦さざ波6m以上
屋根勾配 5/100以上
重   量 1.525kg/m
(4.58kg/㎡)
1.45kg/m
(4.35kg/㎡)
断熱材(オプション) ポリエチレンフォーム
制振材(オプション) サウンドプルーフ SF2R(フラットのみ)

※R加工:長さについてはご相談ください。


標準役物
色サンプル

成形パターン

成形パターン

屋根板は強度・意匠効果・強風による板鳴り現象などに対応した3つのパターンを用意しました。

※アール加工は「横さざ波」3m以上、「縦さざ波」6m以上で対応しています。

※最小曲率半径は形状によって異なりますのでご相談ください。


吊子レス・嵌合工法

吊子レス・嵌合工法


吊子レスで施工は軽く踏み込むだけで嵌合します。

信頼できるハゼ構造

信頼できるハゼ構造


嵌合部は強風や豪雨、毛細管現象などの雨仕舞に優れたハゼ構造です。

ホットメルト(オプション)

ホットメルト(オプション)


ホットメルトは、有機溶剤を一切含まない不燃性の接着剤です。

熱してスタンビーの上はぜに塗布、冷却固化して水密性を高めます。


ICだんぶき ダンビー 303

キャップ工法

■さらに充実、素早く、きれいに。

ICだんぶき ダンビー 303

 「ダンビー303」は水密性が高く施工性に優れた段葺屋根材です。

 斜めの段が屋根の陰影を和らげ高級感を演出します。

 303mmのワイドな働き幅で中・大規模な建物に調和します。

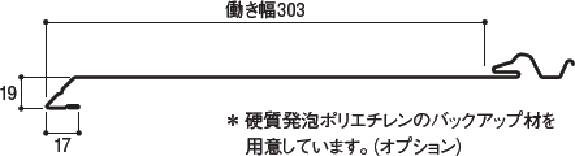

断面形状

Fタイプ(キャップ工法)
ダンビー303はFタイプ(さざ波加工)のみの「キャップ工法」です。

断面形状

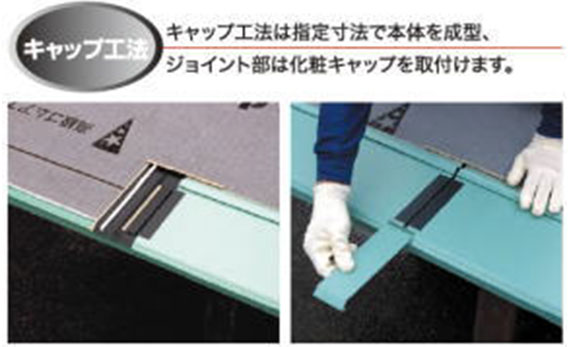

キャップ工法は指定寸法で本体を成型、ジョイント部は化粧キャップを取付けます。

Fタイプ(キャップ工法)
Fタイプ(キャップ工法)
Fタイプ(キャップ工法)

標準仕様

成型パターンFタイプ(さざ波加工)
長   さスケッチサイズ
板   厚0.4mm
働 き 幅 303mm
使用原板幅455mm
屋根勾配25/100以上
重   量1.525kg/m(5.03kg/㎡)
断熱材(オプション)ポリエチレンフォーム
制振材(オプション)サウンドプルーフSF-2R

※キャップ工法はご指定の寸法で成型します。(最長長さはご相談ください。)

用途

住宅、別荘、店舗、レジャー施設、体育館、コミュニティーセンター、ドライブイン、倉庫、工場など、外観の意匠を重視する新築・増改築の建物、さらに、石綿スレート屋根の改修(アスベスト対策)に最適です。

標準役物
色サンプル


ICだんぶき ダンビー 190

キャップ工法 キャップレス工法

■多彩な機能、使い方いろいろ

ICだんぶき ダンビー 190

 「ダンビー190」は水密性が高く施工性に優れた段葺屋根材です。

 斜めの段が屋根の陰影を和らげ高級感を演出します。

 ジョイント部に化粧キャップを使用しない「キャップレス工法」は美観に優れるだけでなくコストパフォーマンスが高い工法です。

断面形状

※ダンビー190はFタイプとMタイプがあります。

 Fタイプ(キャップレス工法・キャップ工法)

Fタイプ(キャップレス工法・キャップ工法)

 Mタイプ(キャップ工法)

Mタイプ(キャップ工法)

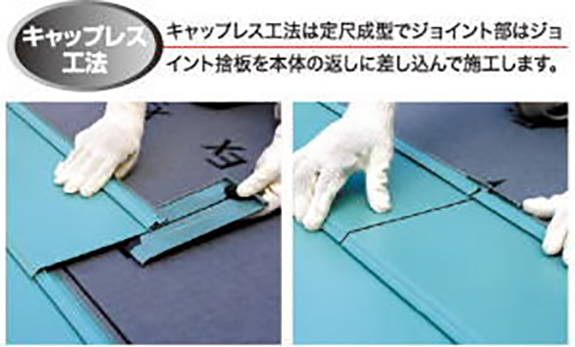

キャップレス工法
キャップ工法


標準仕様

塗装ガルバリウム鋼板 塗装ステンレス
板   厚 0.4mm
働 き 幅 190mm
使用原板幅 303mm
屋根勾配 25/100以上
重   量 1.017kg/m
(5.35kg/㎡)
0.966kg/m
(5.08kg/㎡)
断熱材(オプション) ポリエチレンフォーム
制振材(オプション) サウンドプルーフSF2R

キャップレス工法 仕様

成型パターンFタイプ(さざ波無)
長   さ2900mm
梱包数量6枚(1坪)
本体同梱部材ジョイント捨板6個

キャップ工法 仕様

成型パターンFタイプ・Mタイプ
(さざ波有・さざ波無)
長   さスケッチサイズ

※ジョイント部材は別売りとなります。
※最長長さはご相談ください。
※塗装ステンレスのFタイプはさざ波有のみです。

用途

住宅、別荘、店舗、レジャー施設、体育館、コミュニティーセンター、ドライブイン、倉庫、工場など、外観の意匠を重視する新築・増改築の建物、さらに、石綿スレート屋根の改修(アスベスト対策)に最適です。

標準役物
色サンプル

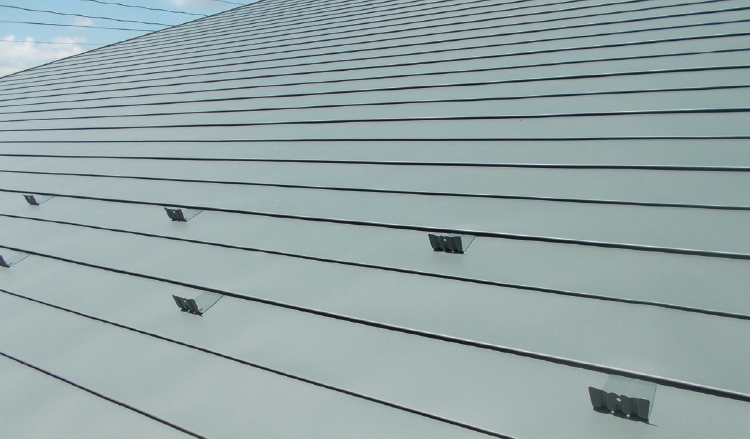

ICひらぶき ヒランビー220

ICひらぶき ヒランビー220

 コストパフォーマンスに優れた平葺屋根材です。

 上下・横方向の嵌合部の施工性が良く、工期の短縮が図れます。

 本体ジョイント部が目立たず一文字葺の美観を損ねません。

 豊富な標準色をラインアップしていますので建物に適したコーディネイトが可能です。

断面形状

断面形状

平面図

平面図

標準仕様

板  厚0.35mm
働 き 幅220mm
使用原板幅333mm
屋根勾配30/100以上
梱 包 数L=12尺 4枚(3.2㎡)
L= 6尺 8枚(3.2㎡)
重  量L=12尺 15.77kg/坪(15.29kg/ケース)
L= 6尺 16.17kg/坪(15.68kg/ケース)

用途

住宅、別荘、店舗、レジャー施設、コミュニティーセンター、体育館、ドライブインなど新築・増改築の建物。

ICひらぶき ヒランビー220
標準役物
色サンプル

ICひらぶき スーパーヒランビーきわみ

ICひらぶき スーパーヒランビーきわみ

 スーパーヒランビー極み-MAXは、遮熱・塗膜15年保証のクロメートフリー塗装鋼板 「極み-MAX」に、 ガラス系繊維断熱材「カルフォミクス」の優れた断熱効果・耐経時劣化・遮音性能を付加した高機能ひらぶき・フラットタイプの金属屋根材です。

Jクラフト「極み-MAX」 の特長

遮熱・塗膜15年保証の高機能鋼板

遮熱・塗膜15年保証の高機能鋼板

 遮熱性を付加した耐久・耐候性鋼板です。

 耐酸性・耐摩耗性に優れています。

 艶消しの落ち着いた色調は周囲の環境に調和します。

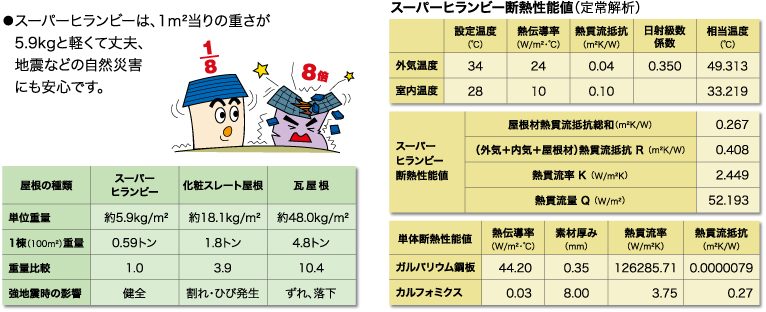

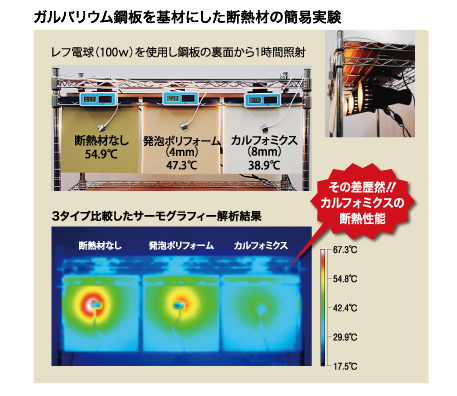

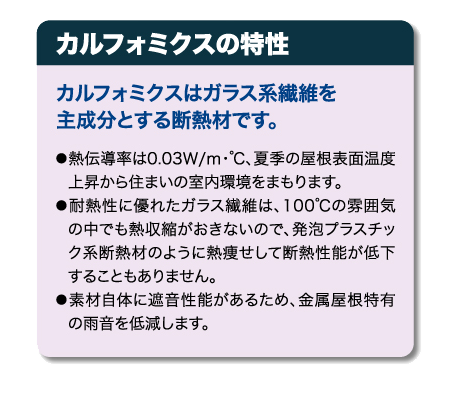

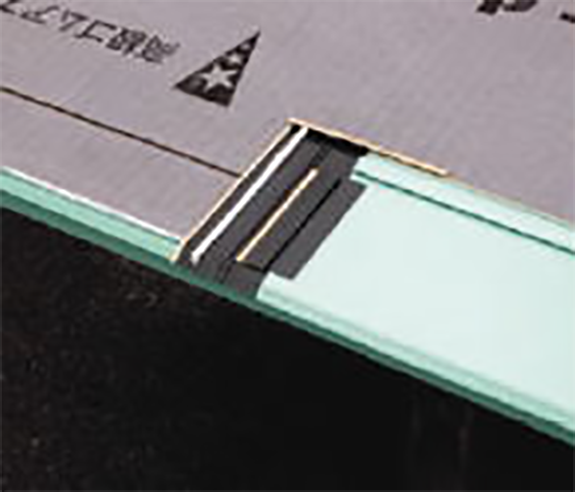

カルフォミクスの特性

カルフォミクスの特性
カルフォミクスの特性

耐震性

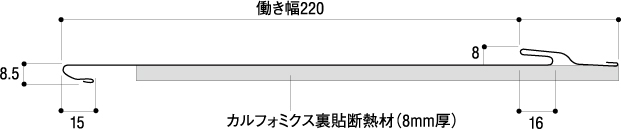

断面図

断面図

 断面図

色サンプル

クラフト「極み-MAX」《塗膜15年保証》の中から、落ち着いた艶消しの3色を厳選しました。

ダークブラウンKNC

ダークブラウンKNC

シルバーブラックKNC

シルバーブラックKNC

ジェットブラックKNC

ジェットブラックKNC

※画像と実際の色が異なることがございます。色サンプル帳でご確認ください。

標準仕様

成型パターンフラット
板   厚0.35mm
働 き 幅220mm
使用原板幅333mm
屋根勾配30/100以上
重   量19.4kg/1坪
梱 包 数6尺×4枚(1.6㎡)
素   材<塗膜15年保証>
Jクラフト「極み-MAX」

特殊骨材入り塗膜ガルバリウム鋼板
 +
ガラス系繊維断熱材

用途

住宅、別荘、店舗、レジャー施設、コミュニティーセンター、体育館、ドライブインなど新築・増改築の建物。

標準役物

ICひらぶき スーパーヒランビーハイブリッド

スーパーヒランビーハイブリッド

 スーパーヒランビーハイブリッドは、塗膜・変退色15年保証の「ヨドハイブリッドカラーGL エコグリーン」に、ガラス系繊維断熱材「カルフォミクス」の優れた遮熱・断熱・耐経時劣化・遮音性能を付加した高機能ひらぶき・フラットタイプの金属屋根材です。

ヨドハイブリッドカラーGL エコグリーンの特長

塗膜・変退色15年保証

塗膜・変退色15年保証のフッ素・アクリル塗装鋼板

 フッ素樹脂とアクリル樹脂の優れた特性のベストバランス。
 色褪せが少ない優れた耐候性・耐食性。
 強靭な塗膜による耐酸性。
 特殊セラミック配合による耐キズ付性。
 優れた住環境を実現する高い遮熱効果。
 六価クロムを含まない環境対応型クロメートフリー。

カルフォミクスの特性

カルフォミクスの特性
カルフォミクスの特性

耐震性

断面図

断面図

断面図

色サンプル

ここに文章を入力ヨドハイブリッドカラーエコグリーンの中から、落ち着いた艶消しの3色を厳選しました。してください

茶(HB61E)

(HB61E)

いぶし銀(HB29E)

いぶし銀(HB29E)

黒(HB91E)

(HB91E)

※画像と実際の色が異なることがございます。色サンプル帳でご確認ください。

標準仕様

成型パターンフラット
板   厚0.35mm
働 き 幅220mm
使用原板幅333mm
屋根勾配30/100以上
重   量19.4kg/1坪
梱 包 数6尺×4枚(1.6㎡)
素   材<塗膜・変退色15年保証>
ヨドハイブリッドカラーGL エコグリーン

フッ素・アクリルハイブリッド鋼板
  +
ガラス繊維断熱材

用途

住宅、別荘、店舗、レジャー施設、コミュニティーセンター、体育館、ドライブインなど新築・増改築の建物。

標準役物

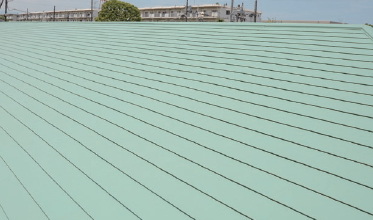

ICツインビー340

仙台加工工場

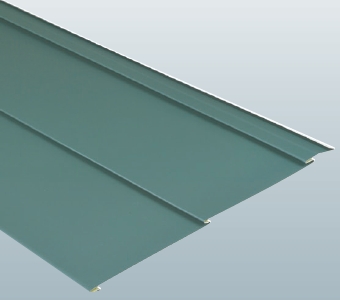

ICツインビー340

 横葺き2段で働き幅340mmとコストパフォーマンスに優れた平葺屋根材です。

 長尺成形が可能なので、すっきりとした外観に仕上がりました。

 建物に適したコーディネイトが可能です。

標準仕様


塗装ガルバリウム鋼板
板  厚0.35mm
働き幅340mm
使用原板幅491mm
屋根勾配30/100以上
重量(0.35)1.45kg/m(4.27kg/㎡)
断熱材(オプション)ポリエチレンフォーム

断面形状

断面形状
断面形状
断面形状

IC心木なし瓦棒455

仙台加工工場

IC心木なし瓦棒455

 心木なし瓦棒は立葺きのスタンダード工法です。

 シンプルな意匠が周りの風景に調和します。

標準仕様

本体 キャップ 通し吊子
板  厚 0.35mm~0.4mm
働き幅 455mm
使用原板幅 491mm 90mm110mm
屋根勾配 5/100以上
重量(0.35) 2.04kg/m(4.49kg/㎡)
断熱材(オプション) ポリエチレンフォーム

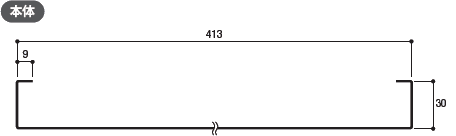

断面形状

 断面形状
断面形状
断面形状

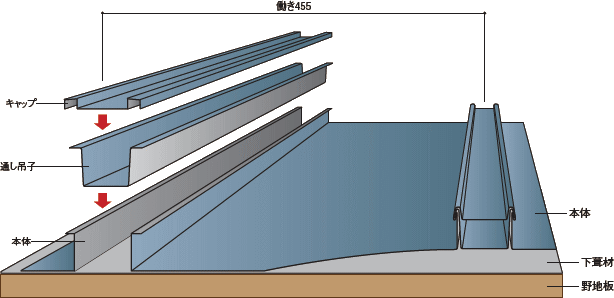

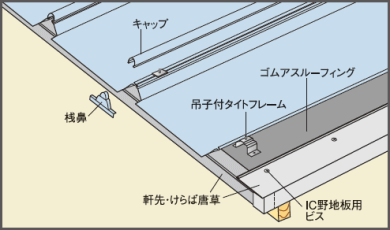

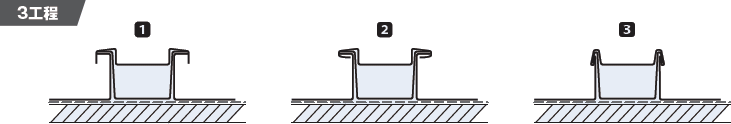

構成図

構成図

断面構成図

断面構成図

ICメタル瓦 皇瓦

■軽くて丈夫・格調高い意匠性。

ICメタル瓦 皇瓦

 ICメタル瓦皇帝瓦(おうが)は、軽くて丈夫、割れる心配がないので、地震などの自然災害にも安全です。

 重厚感のある優雅なたたずまいは和風・洋風を問わず、様々な建築様式の新築・改修屋根に美しく調和します。

 本体の取付は表面に固定釘が現れない吊子工法で、規格部材と役物を組合せ素早く、きれいに仕上がります。

 本体と同じ形状のバックアップ材を採用し、断熱・防露性能を高めると同時に、うるさい雨音の減音対策にも有効です。

本体仕様

山  数6山
板  厚0.4mm
有効長さ1,260mm
有効幅364mm
有効面積0.459㎡
1枚あたりの重量2.2kg
1坪あたりの必要枚数7.2枚
1㎡当り重量5.026(kg/㎡)
施工可能勾配2.5寸以上



ICメタル瓦 皇瓦

構成部材

本体瓦

本体瓦

袖瓦(左・右)

袖瓦(左・右)

吊子

吊子

軒先瓦

軒先瓦

軒先袖瓦(左・右)

軒先袖瓦(左・右)

軒先丸飾り

軒先丸飾り

丸棟カバー

丸棟カバー

角棟カバー

角棟カバー

鬼飾 主棟切妻用

鬼飾 主棟切妻用 (自由勾配)

直巴

直巴

用途

住宅、店舗、体育館、商業施設、スポーツ・レジャー・イベント施設、古民家の茅葺・瓦葺・スレート葺の葺替。

標準役物
色サンプル

IC中浪

■IC長尺大浪・IC長尺中浪

IC中浪

 シンプルな波形状の「IC大浪・IC中浪」は施工性・経済性に優れています。

 さまざまな用途に屋根としてだけでなく外壁としてもご使用いただけます。

 長さはご指定の寸法で成型いたします。(最長長さはご相談ください。)

 IC大浪・IC中浪とも断熱材(4mm厚)の貼付けが可能です。

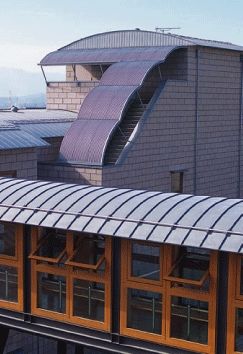

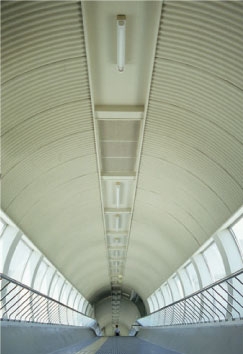

 IC大浪は3m以上のアール加工ができ意匠性の高い設計を可能にします。

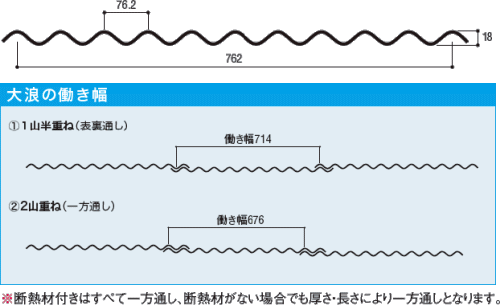

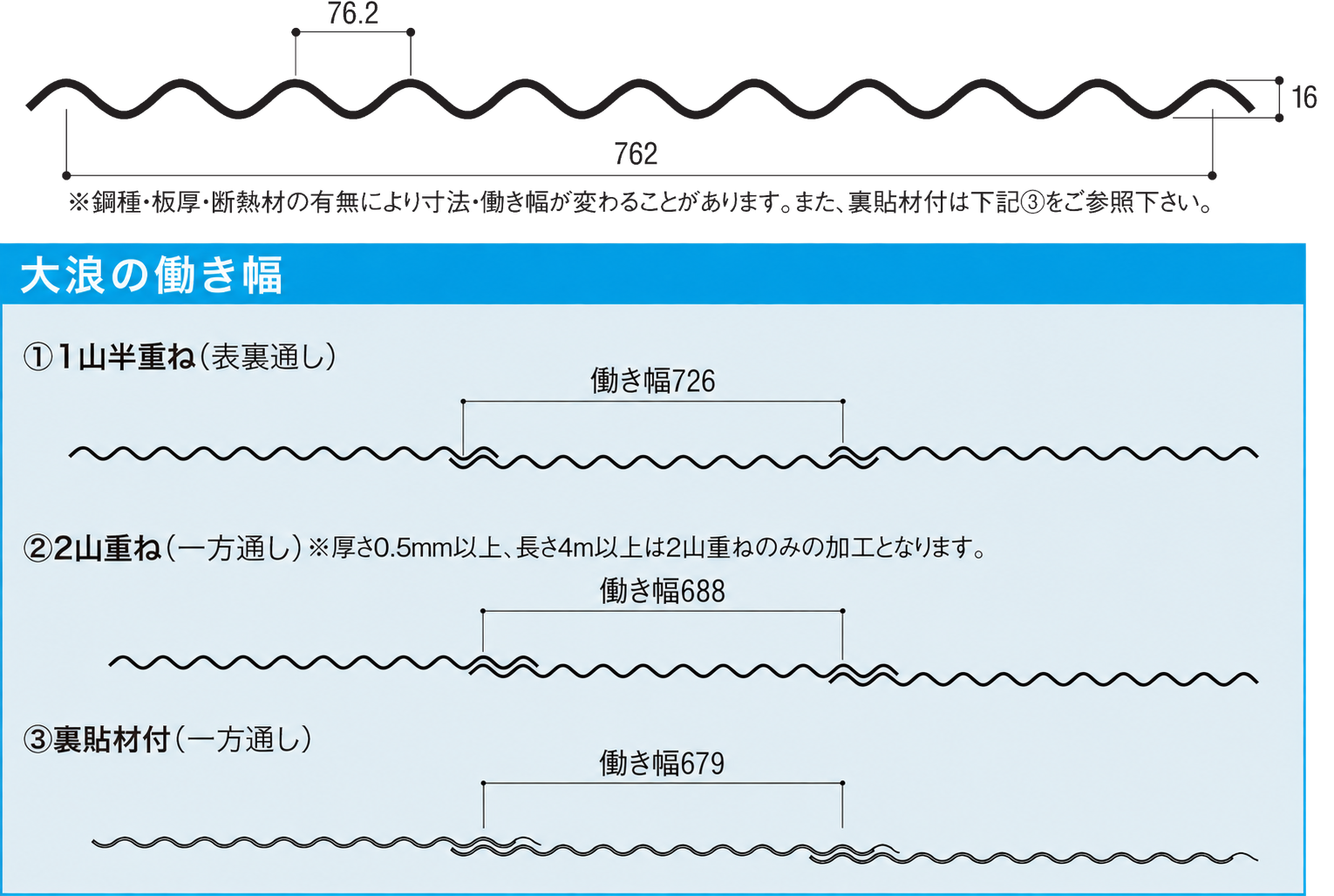

断面形状

IC大浪(板厚0.35~1.0mm、長さ自由)

断面形状

断面性能

板厚 tIxZx
(mm)(cm4/m)
(cm3/m)
0.351.7041.861
0.401.9382.106
0.502.4232.619
0.602.9083.126
0.803.8804.127
1.004.8555.109

許容梁間

許容梁間

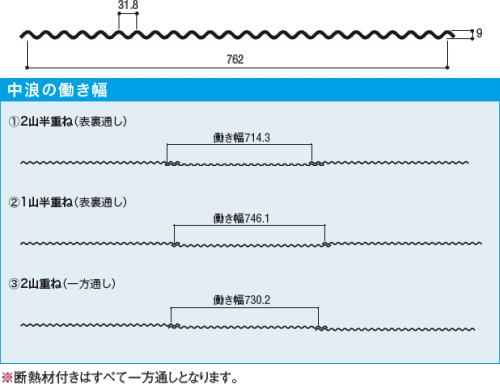

IC中浪(板厚0.27~0.5mm、長さ自由)

IC中浪(板厚0.27~0.5mm、長さ自由)
IC中浪
IC中浪

断面性能

板厚 tIxZx
(mm)(cm4/m)
(cm3/m)
0.27
0.341
0.738
0.35
0.442
0.946
0.40
0.506
1.076
0.50
0.633
1.333

許容梁間

許容梁間

ICキャップエース455

ICキャップエース455

 「キャップエース455」はキャップ式・嵌合工法の屋根材です。

 山高のあるシンプルなデザインで意匠性に優れた外観を演出します。

 キャップエースは既存瓦棒の改修用の屋根材としてもご使用いただけます。

標準仕様

成形パターン
縦リブ、横さざ波
板  厚0.4mm0.5mm
働 き 幅 455mm
使用原板幅 610mm(本体+キャップ)
アール加工 横さざ波 20m以上
屋根勾配 5/100以上
重  量 2.026kg/m
(4.45kg/m
2
2.504kg/m
(5.50kg/m
2
断熱材(オプション) ポリエチレンフォーム
制振材(オプション) サウンドプルーフ SF2R

※働き幅が455mm以外の寸法の場合はご相談ください。
※R加工:長さについてはご相談ください。

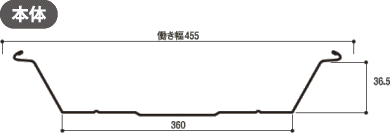

断面形状

断面形状
断面形状
断面形状

用途

住宅、別荘、アパート、店舗、事務所、工場、倉庫、スポーツ・レジャー・アウトレット施設などの新築・改修に最適です。

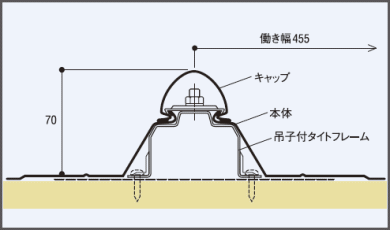

断面構成図

断面構成図

構成図

構成図
標準役物
色サンプル
