捨唐草30
板厚：0.27～0.4mm
長さ：1829mm
用途：ヒランビー220
瓦棒葺他
捨唐草45
板厚：0.27～0.4mm
長さ：1829mm
用途：ヒランビー220
瓦棒葺他
捨唐草60
板厚：0.27～0.4mm
長さ：1829mm
用途：ヒランビー220
瓦棒葺他
軒先
板厚：0.35～0.4mm
長さ：1829mm
用途：カラーベスト
H軒先≪高耐久仕様≫
板厚：0.35～0.4mm
長さ：1829mm
用途：カラーベスト
けらば
板厚：0.35～0.4mm
長さ：1829mm
用途：カラーベスト
雨押え
板厚：0.27～0.4mm
長さ：1829mm
用途：金属屋根
カラーベスト他
H雨押え≪高耐久仕様≫
板厚：0.35～0.4mm
長さ：1829mm
用途：金属屋根
カラーベスト他
捨雨押え
板厚：0.35～0.4mm
長さ：1829mm
用途：カラーベスト他
棟包105
板厚：0.27～0.4mm
長さ：1829mm
用途：金属屋根
カラーベスト他
棟包150
板厚：0.35～0.4mm
長さ：1829mm
用途：金属屋根
カラーベスト他
片棟包105
板厚：0.35～0.4mm
長さ：1829mm
用途：金属屋根
カラーベスト他
棟コーナー
板厚：0.35mm
長さ：450mm
用途：カラーベスト
隅巴（剣先）
板厚：0.35mm
用途：カラーベスト他
捨板A（段付）
板厚：0.35～0.4mm
長さ：1829mm
用途：カラーベスト他
捨板B（L型）
板厚：0.35～0.4mm
長さ：1829mm
用途：カラーベスト他
本谷
板厚：0.35～0.4mm
長さ：1829mm
3030mm
用途：カラーベスト他
稲妻谷120
板厚：0.35～0.4mm
長さ：1829mm、3030mm
用途：スタンビー
ダンビー
ヒランビー
波板けらばコーナー
板厚：0.27～0.4mm
長さ：1829mm
用途：中波
大波
サンバナ
板厚：0.35mm
用途：心木あり瓦棒
唐草
板厚：0.27～0.35mm
長さ：914mm
用途：心木あり瓦棒
合羽 12×13用
板厚：0.27～0.4mm
長さ：1829mm
用途：心木あり瓦棒
合羽DX 12×13用
板厚：0.27～0.4mm
長さ：1829mm
用途：心木あり瓦棒
合羽 15×13用
板厚：0.27～0.4mm
長さ：1829mm
用途：心木あり瓦棒
合羽DX 15×13用
板厚：0.27～0.4mm
長さ：1829mm
用途：心木あり瓦棒
瓦用捨谷
板厚：0.35～0.4mm
長さ：1829mm
用途：瓦用
瓦用本谷
板厚：0.35～0.4mm
長さ：1829mm
用途：瓦用
広小舞キャップ
板厚：0.35～0.4mm
長さ：1829mm
用途：瓦用
その他役物形状例
IC専用ビス
IC専用ビス（野地板用・役物用）
● 屋根の強度は屋根材だけでなくビスの強度も重要です。
● 「IC野地板用ビス」は各種の下地材で引抜き試験を行い十分な強度が実証されています。
IC野地板用ビス（平）
| サイズ | 線径 5.5mm 長さ 25mm |
|---|---|
| 材質 | 三価クロム |
| 入数 | 700本/小箱 |
| 使用例 | ・スタンビー本体＋下地 ・ダンビー本体＋下地 ・ヒランビー本体＋下地 |
IC野地板用ビス（ナベ）
| サイズ | 線径 4.2mm 長さ 25mm |
|---|---|
| 材質 | 三価クロム |
| 入数 | 500本/袋 |
| 使用例 | ・キャップエースタイト＋下地 ・ダンビー本体＋下地 ・ヒランビー本体＋下地 |
IC役物用ビス
| サイズ | 線径 4.2mm 長さ 25mm |
|---|---|
| 材質 | ※着色ステンレス SUS410（パッキン付） |
| 入数 | 50本/袋 |
| 使用例 | ・棟/片棟/雨押え＋貫板 |
IC役物用鋼板ビス
| サイズ | 線径 4mm 長さ 13mm |
|---|---|
| 材質 | 着色ステンレス SUS410（パッキン付） |
| 入数 | 50本/袋 |
| 使用例 | ・スタンビー外付桟鼻固定 ・棟/雨押え＋ヌキレス金具 ・キャップエース桟鼻固定 |
※着色ステンレスはスタンビー・ダンビー標準色の近似色で用意しています。
IC換気棟
※スタンビー・ダンビー・ヒランビー用
DS換気棟はIC屋根材専用の換気棟で、効率的に小屋裏を換気します。
十分な換気能力を持つだけでなくIC屋根材と同色でできていますので建物の意匠を崩しません。
● 標準色
ジェットブラック、ダークブラウン、セピア、モスグリーン、シルバーブラック、ナチュラルグレー、グレーシルバー、Jシルバー
※標準色以外のカラーについては、ご相談ください。

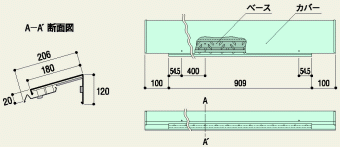

DS換気棟
強い風雨にも安心、雨水の浸入を防ぐ独自の構造。
屋根勾配は5/100～100/100までの範囲でご使用いただけます。カバーは出荷の段階で25/100に設定していますので、施工の際は屋根勾配に調整してからご使用ください。
※「スタンビー(ICたてひら)」は5/100から使用できます
| 厚み | 0.4mm | 有効換気孔(面積) | 適応天井(面積) |
|---|---|---|---|
| 長さ | 909mm | 118.8c㎡ | 19.0㎡ |
| 1818mm | 237.5c㎡ | 38.0㎡ |

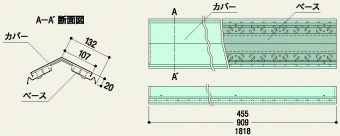

DS片棟用換気棟
片流れ専用の換気棟で、勾配は5/100から80/100に対応します。独自の雨仕舞設計で雨水の浸入をシャットアウト、結露などの弊害から大切な住まいを守ります。
※「スタンビー(ICたてひら)」は5/100から使用できます。
| 厚み | 0.4mm | 有効換気孔(面積) | 適応天井(面積) |
|---|---|---|---|
| 長さ | 909mm | 59.4c㎡ | 9.5㎡ |
| 1818mm | 118.8c㎡ | 19.0㎡ |
● 取付け部材
換気棟を連続して接続する場合にご使用ください。
板金棟と接続せずに端部を納める場合にご使用ください。
カラーベストでご使用の際は開口部に水切を取付けてください。

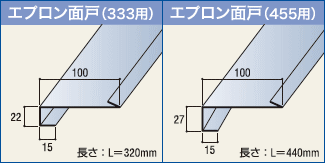

スタンビーに換気棟を使用する場合は「棟下地金物」、「DS換気棟用エプロン面戸」および
棟下地金物へのベース材の取付ネジとして「ステンレス鋼板ビス(4Φ×L25)」が別途必要と
なります。
※詳細につきましては換気棟に付属している施工説明書をご覧ください。
