外壁改修

ワイルキャッチ工法 外壁改修

ワイルドキャッチ外壁改修 カタログ

小波スレート外壁改修

小波スレート外壁の上から既存の胴縁にベース金具をビスで固定。
キャッチフレームを嵌合させ胴縁を新設します。

ベース金具・小波スレート用

ベース金具・小波スレート用

ベース金具

ベース金具

ベース金具を胴縁へビス留め

ベース金具を胴縁へビス留め

キャッチフレームの取付け

キャッチフレームの取付け

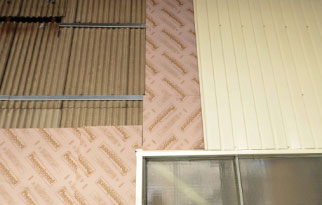

改修中(断熱工法)

▲改修中(断熱工法)
(断熱材・積水化学工業フェノバボード)

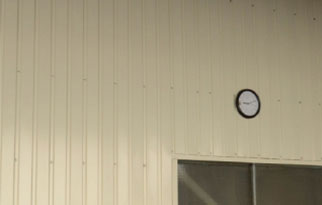

改修後

▲改修後


金属サイディング改修

既存の金属サイディングもベース金具フラット外壁用を使い剥がさず改修できます。

金属サイディング改修


金属サイディング改修


ベース金具・フラット外壁用

ベース金具・フラット外壁用

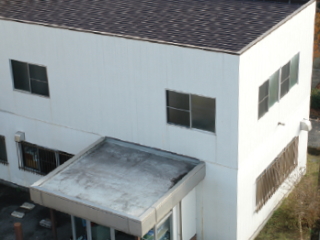

改修前

▲改修前

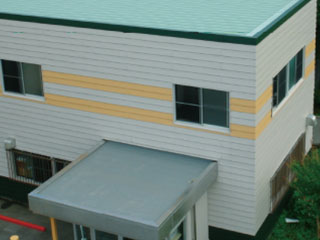

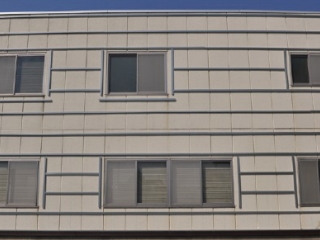

改修後

▲改修後


ALC・RC外壁改修

ALC・RC外壁改修

外壁にALC用アンカーやRC用アンカーを取付けます。
次に万能嵌合金具(MP-10)を留め付け、キャッチフレームを嵌合させて新しい胴縁を新設します。

※アンカーの施工は、メーカーの手順書に従ってください。
 推奨メーカー/●日本パワーファスニング株式会社

六角ボルト+ALC用ターボアンカーK10の施工手順

六角ボルト+ALC用ターボアンカーK10の施工手順
六角ボルト+ALC用ターボアンカーK10の施工手順
六角ボルト+ALC用ターボアンカーK10の施工手順
六角ボルト+ALC用ターボアンカーK10の施工手順
六角ボルト+ALC用ターボアンカーK10の施工手順
六角ボルト+ALC用ターボアンカーK10の施工手順
六角ボルト+ALC用ターボアンカーK10の施工手順
六角ボルト+ALC用ターボアンカーK10の施工手順

タップスターの施工手順

RC用タップスター

RC用タップスター

①所定の径、深さで穴あけ

①所定の径、深さで穴あけ

②ダストポンプなどで粉の清掃

②ダストポンプなどで粉の清掃

③インパクトドライバで所定の深さまでねじ込み

③インパクトドライバで所定の深さまでねじ込み

④ナットでベース金具を固定

④ナットでベース金具を固定

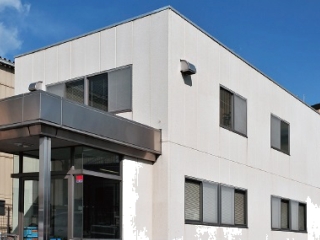

改修前

▲改修前

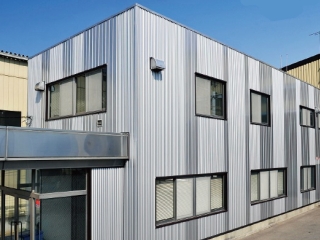

改修後(セルディー&パルディー)

▲改修後(セルディー&パルディー)

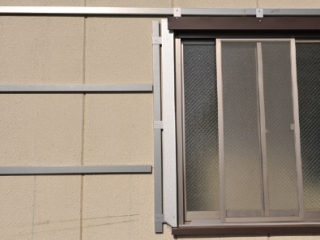

既存ALCにワイルキャッチ工法にて胴縁を新設。

既存ALCにワイルキャッチ工法にて胴縁を新設。

既存ALCにワイルキャッチ工法にて胴縁を新設。
