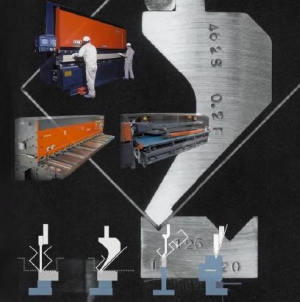

切断・折曲げ加工

切断・折曲げ加工は4mまで対応。お客様のニーズに応えて加工いたします。

リコイラーは定尺コイルから特注スリット幅まで対応しています。

スリット加工範囲

板 厚0.27~0.8mm
コイル幅762~1000mm
最大重量3500kg
内 径500mm
最大内径1000mm

加工精度

製品幅228~1000mm
内径
508mm
出方向下出し
巻方向下巻き

※上記加工範囲を外れるものについてはご相談ください。

素材コイルの条件

幅交差≦±0.5
バリ高さ≦±0.02

切断・折曲げ可能範囲

項目\加工範囲板厚(mm)
長さ(mm)
切断4.54000
折曲げ3.24000

リコイラー

カタログダウンロード

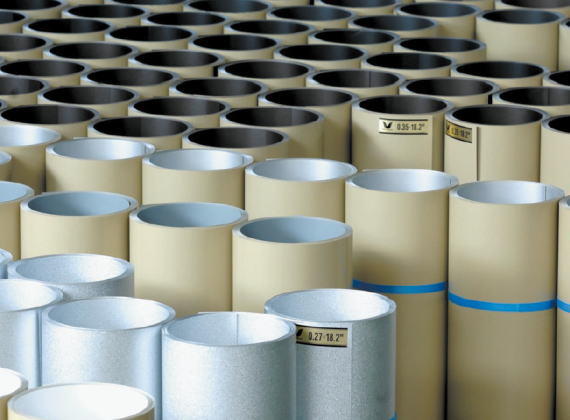

素材コイル幅762~1000mmを、お客様のご要望に応じた板幅や長さにスリットし、迅速にお届けできるサービス態勢を整えています。3.5トンリコイラー付スリッターライン

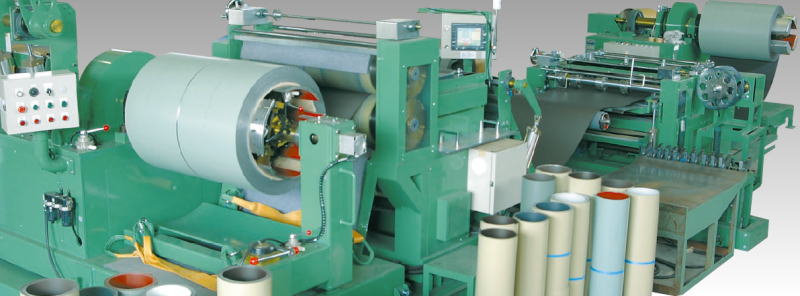

3.5トンリコイラー付スリッターライン

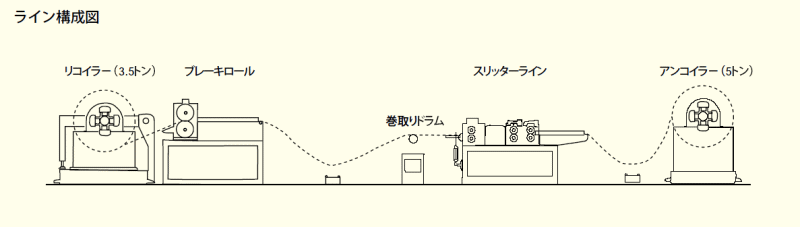

ライン構成図

素材コイルの条件

板 厚0.27~0.8mm
コイル幅762~1000mm
最大重量3500kg
内 径500mm
最大内径1000mm

スリット加工範囲

製品幅228~1000mm
内径
500mm
出方向下出し
巻方向下巻き
紙管

※上記加工範囲を外れるものについてはご相談ください。

加工精度

幅交差≦±0.5
バリ高さ≦±0.02
リコイラー

サウンドプルーフ・IC制振断熱屋根材

サウンドプルーフ
カタログダウンロード

静かな屋根・断熱・結露対策に。
金属屋根用・軽量制振シート ●制振SF-2R ●制振・断熱SF-4D

サウンドプルーフ

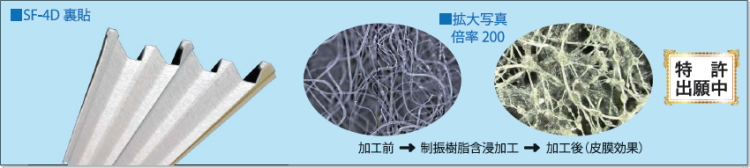

サウンドプルーフは、制振樹脂を不織布に含浸した新タイプの金属屋根用・軽量制振シートです。

金属屋根に裏貼することによって雨音の減衰・断熱・結露対策が同時にでき、施工も容易でコストパフォーマンスが期待できます。


※サウンドプルーフは10cm幅の粘着テープ「SF-2RT」もあります。

特徴

  • 制振効果で気になる金属屋根の雨音を減衰します。
  • 減音対策に加え断熱・結露対策も経済的に付加できます。
  • 基材の不織布は軽くて柔らかく長期間性能を維持します。

製品仕様

項目/品名 SF-2R SF-4D 備考
外観 アイボリー色 アイボリー色

不織布目付(g/㎡)

120 430 機材重量

含浸量(g/㎡)

480 350 制振樹脂

製品目付(g/㎡)

600 780
厚さ(mm) 2±0.5 4±0.5
仕様

幅10cmのテープ

タイプもあり

断熱仕様片側

含浸

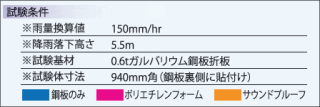

人工降雨試験 雨量150mm/hr 高さ5.5m

人工降雨試験 雨量150mm/hr 高さ5.5m

熱伝導率

品名熱伝導率 W/ (m・k)
サウンドプルーフ(SF-2R)0.034
グラスウール 40K0.034
他社防音断熱材
0.035

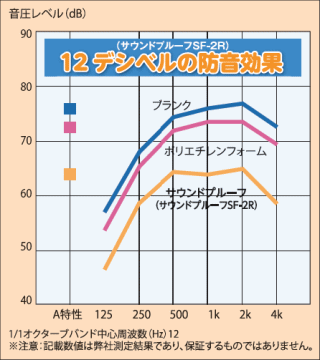

人工降雨試験での防音性能

人工降雨試験での防音性能
特許出願中

IC制振・断熱屋根シリーズ

IC制振・断熱屋根シリーズ
IC制振・断熱屋根シリーズ

IC制振・断熱屋根材は裏面にサウンドプルーフ(軽量制振シート)を工場で貼合わせて一体化した商品です。
雨滴の振動エネルギーを制振樹脂で吸収し、
静かで快適な室内環境づくりに役立つ新しい屋根材です。

使用目的に応じて2つのタイプがあります。

1.非住宅用(SF-4D)/制振・断熱タイプ

雨音の減衰・断熱・結露対策。

非住宅用/屋根材

SF-4D/制振・断熱タイプ

  • IC角はぜ折板K-500/300
  • ICキックルーフ520
  • IC折板W-500
  • ICルーフデッキ600
  • ICボルトレス折板BL-600
  • IC長尺大浪
  • IC長尺中浪

❏改修用・屋根材

  • ICカバールーフ780・520

2.住宅用(SF-2R)/制振タイプ

雨音の減衰対策。

住宅用/屋根材

SF-2R/制振タイプ

  • ICキャップエース455
  • ICだんぶき/ダンビー303
  • ICだんぶき/ダンビー190
  • ICたてひら/スタンビー455
  • ICたてひら/スタンビー333


制振タイプ

  • IC瓦棒改修
キャップエース418・455

❏SF-2RT(粘着制振シート)

  • ICひらぶき/ヒランビー220

幅10cm、厚さ2mmの粘着
制振シート裏貼り

仕様 ・ 断面図
